電纜故障檢測培訓開篇檢測原理和故障分類

責任編輯：葉穆生 人氣： 發表時間：2019-11-13 10:16:07

•       電纜故障檢測培訓教程開篇檢測原理和故障分類，高壓電纜或低壓電纜，在施工安裝、運行過程中經常因短路、過負荷運行、絕緣老化或外力作用等原因造成故障。本教程采用zui新電纜故障檢測技術，電纜故障檢測培訓教程分：電纜故障檢測原理、電纜故障檢測分類、電纜故障檢測流程、注意事項和電纜故障檢測案例五個章節，電纜故障檢測培訓將詳細引導并講解電纜故障檢測。
  往屆電纜故障檢測培訓現場：

        電纜故障檢測培訓教程之目錄
        1、電纜故障檢測原理
        2、電纜故障的分類
        3、電纜故障檢測流程
        4、電纜故障檢測注意事項
        5、電纜故障檢測案例

        1、電纜故障檢測原理。
        如何準確、迅速、經濟地查尋到電纜故障點具有很高的研究及應用價值。 為了良好地解決電纜故障測距的問題，本電纜故障檢測培訓課程，將帶領廣大學員，一起分析現有電纜故障測距技術知識層面上，研究基于行波原理的電纜故障測距技術，在電纜故障檢測中的應用。
        本電纜故障檢測培訓教程之行波遇到波阻抗不匹配的點會產生反射圖像。
        電纜故障測試測距原理：行波測試原理，由公式可得： S=1/2×V△T
        行波波速：V    經歷時間：△T
        波速速度僅由導體周圍介質確定
        在忽略電纜電阻、電導的情況下，波阻抗計算公式：Z=U/i=√(L/C)
        * 波阻抗用Z表示，其單位為歐姆。
        波阻抗取決于單位長度線路電感和對地電容，與線路長度無關，電纜波阻抗一般為10～40Ω。

        2、電纜故障檢測原理。

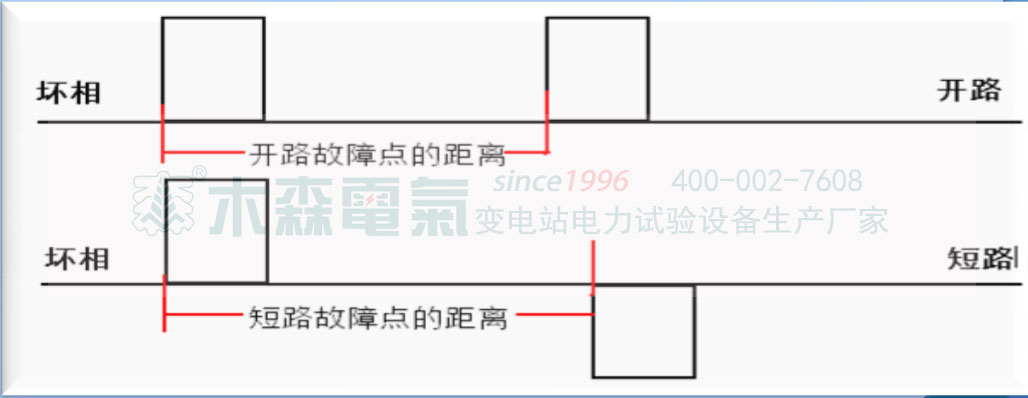

        遇到與波阻抗值不同阻值點，行波會反射，如下圖：

        我們可以從行波的角度，對電纜故障進行分類，可分三種故障類型，并根據故障絕緣檢測值，對電纜故障作為初步判斷與分類，如下表

  故障類型	絕緣電阻測試值	電纜故障具體表現
  低阻故障類型	阻值小于一定值得故障點    一般不大于150Ω	電纜短路、低電阻接地
  高阻故障類型	阻值大于一定值得故障點  定值：波阻抗的10倍值    一般大于150Ω	電纜高阻泄露、閃絡
  斷路故障	電纜斷開的點	電纜斷開

        預知電纜故障檢測培訓教程之3、電纜故障檢測流程、4、電纜故障檢測注意事項及5、電纜故障檢測案例三個章節，請關注http://www.jxmingri.com

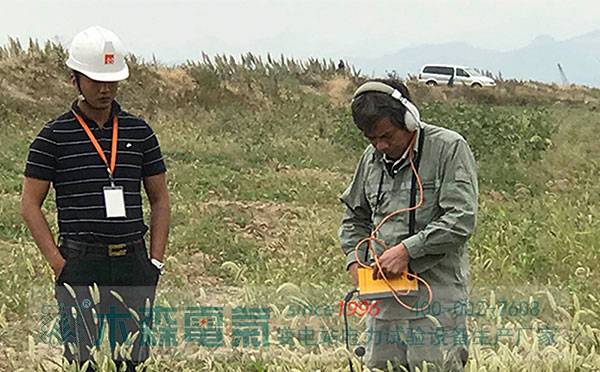

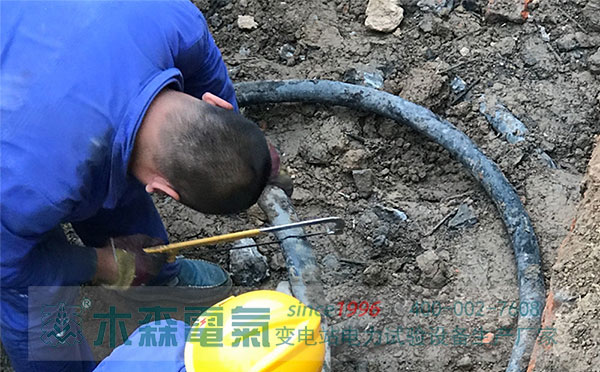

  電纜故障檢測真實案例：

        由木森商學院-電力試驗培訓中心舉辦的電纜故障檢測培訓班，面向廣大電力朋友招生，培訓費0元。報名熱線：177-7180-7567 黃老師
