MS57成盤電纜導體直流電阻測量儀與QJ57,PC57性能比較

責任編輯：葉穆生 人氣： 發表時間：2021-01-30 15:47:19

• —— PC57、MS57直流電阻測量儀與QJ57電橋綜合性能比較

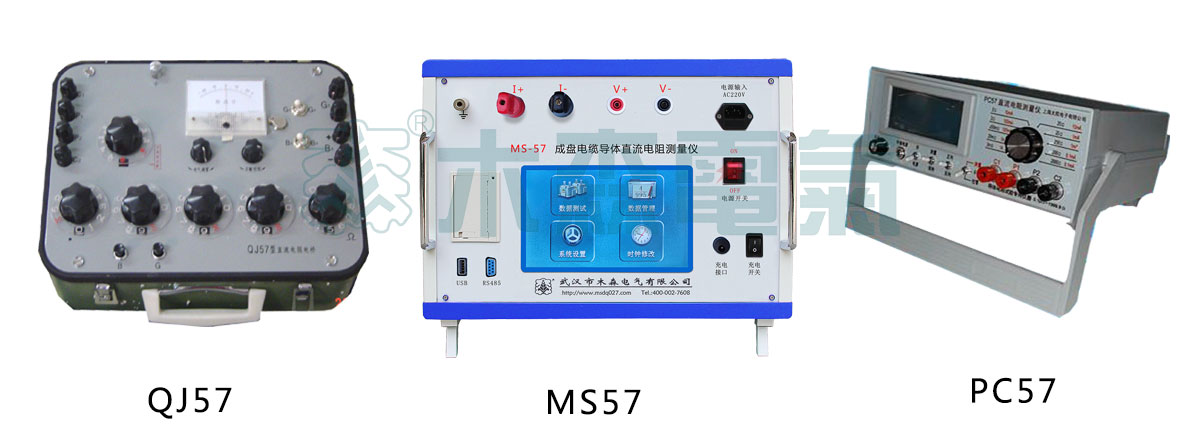

  幾款成盤電纜導體直流電阻測量儀

        目前電線電纜導體直流電阻測量的專用儀表，主要有PC57、MS57與QJ57幾款，它們的技術性能均滿足GB/T3048.4導體直流電阻試驗中對測量設備的各項技術要求。電站B超就PC57、MS57系列直流電阻測量儀，及QJ57電橋測試儀，從性能上比較與解析特點與不同。
        早期使用QJ36、QJ57、QJ44等各種電橋， 其中QJ57型直流雙臂電橋，已有多年歷史，在中、小電纜廠中有較高的市場占有率。

        為了適應電線電纜工業的飛速發展，國家委托上海電線電纜研究所對有關電線電纜國家標準進行了修訂，GB/T3048.4中規定了可以使用電橋以外的儀表進行電線電纜導體電阻試驗測量。這之后，市場推出的PC57、MS57系列直流電阻測量儀，因為性能更好，功能更強，測量速度更快，使用更方便，成為了各種電橋的更新?lián)Q代產品。
        本文是電站B超通過20多年電纜導體電阻測試數據整理和分析，并對QJ57型電橋、PC57、MS57電纜導體直流電阻測量儀（又稱：成盤電纜導體直流電阻測量儀、導體直流電阻測量儀、成盤電纜直流電阻測量儀、電纜直流電阻測量儀、直流電阻測量儀）綜合性能進行直接的比較。

        1、PC57、MS57成盤電纜導體直流電阻測量儀、QJ57電橋測量儀的性能特點：
        1)、 分辨力高
        為0. 1μΩ, 有效讀數4位，適用于較大截面導線與超小截面微細導線的測量。
        2)、 多電流檔位
        QJ57 測量電流不能調節，某些檔位電流偏大引起被測導體發熱。
        PC57 測量電流多檔位，根據需要供人工選擇；
        MS57 測量電流多檔位，根據需要供人工選擇和全自動測量；
        3）、測量速度
        用QJ57電橋的進行測量, 要在觀察檢流器的同時，在幾個讀數盤上反復調節電橋平衡，操作頗為煩瑣，費時較長，而PC57、MS57是數字式儀表，測量結果即時可得，十分快捷方便。

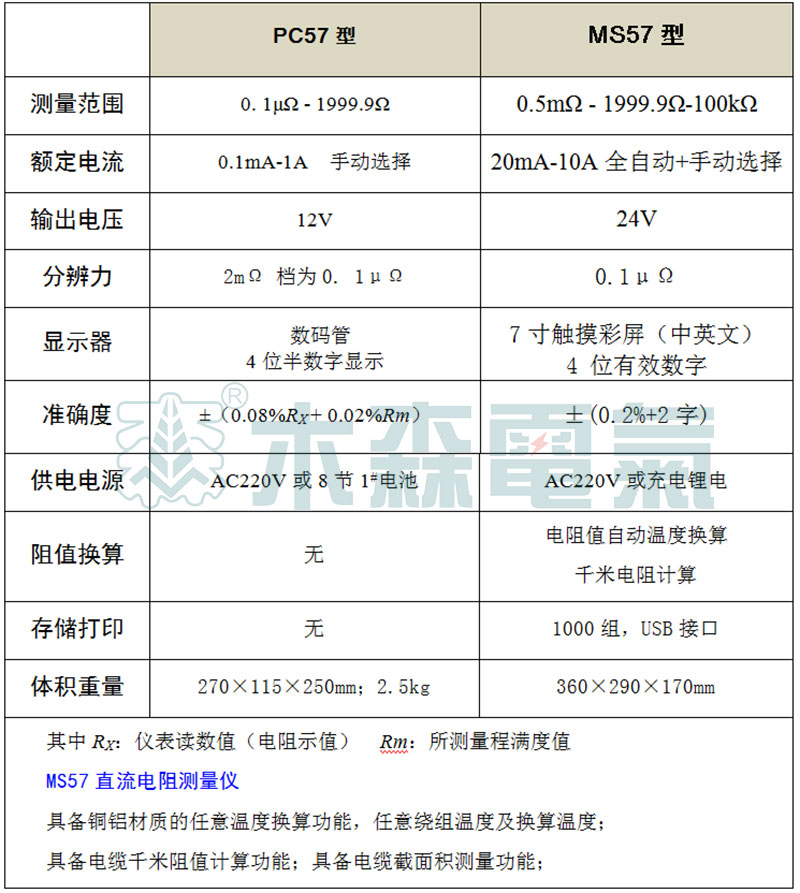

        2、PC57、MS57成盤電纜導體直流電阻測量儀 基本參數

        3、PC57、MS57成盤電纜導體直流電阻測量儀參數

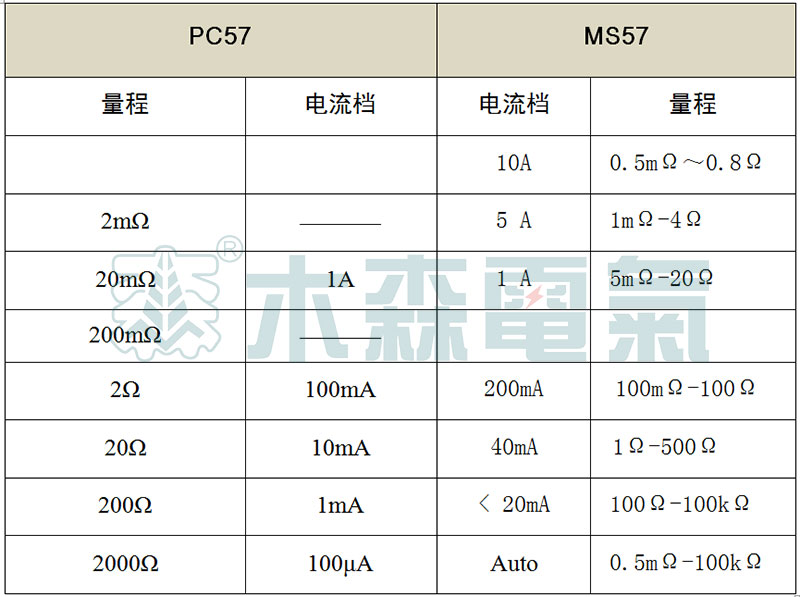

        表4 額定電流標稱值

        國網安徽電力在物資質量抽檢中使用MS57成盤電纜導體直流電阻測量儀發現某供應商架空絕緣導線樣品的導體直流電阻試驗項目不合格。
        電站B超認為，MS57成盤電纜導體直流電阻測量儀，既可以用于試驗室，也可以用于車間現場測量成盤電纜，因其顯著的專業性，具備電阻溫度換算、單位長度電阻值、電纜截面積測量等功能，成為國網物資部推薦使用的6-10kV成盤電纜導體直流電阻測量的專用儀器。
        * 本文整理感謝武漢市木森電氣有限公司提供MS57成盤電纜導體直流電阻測量儀技術參數。
