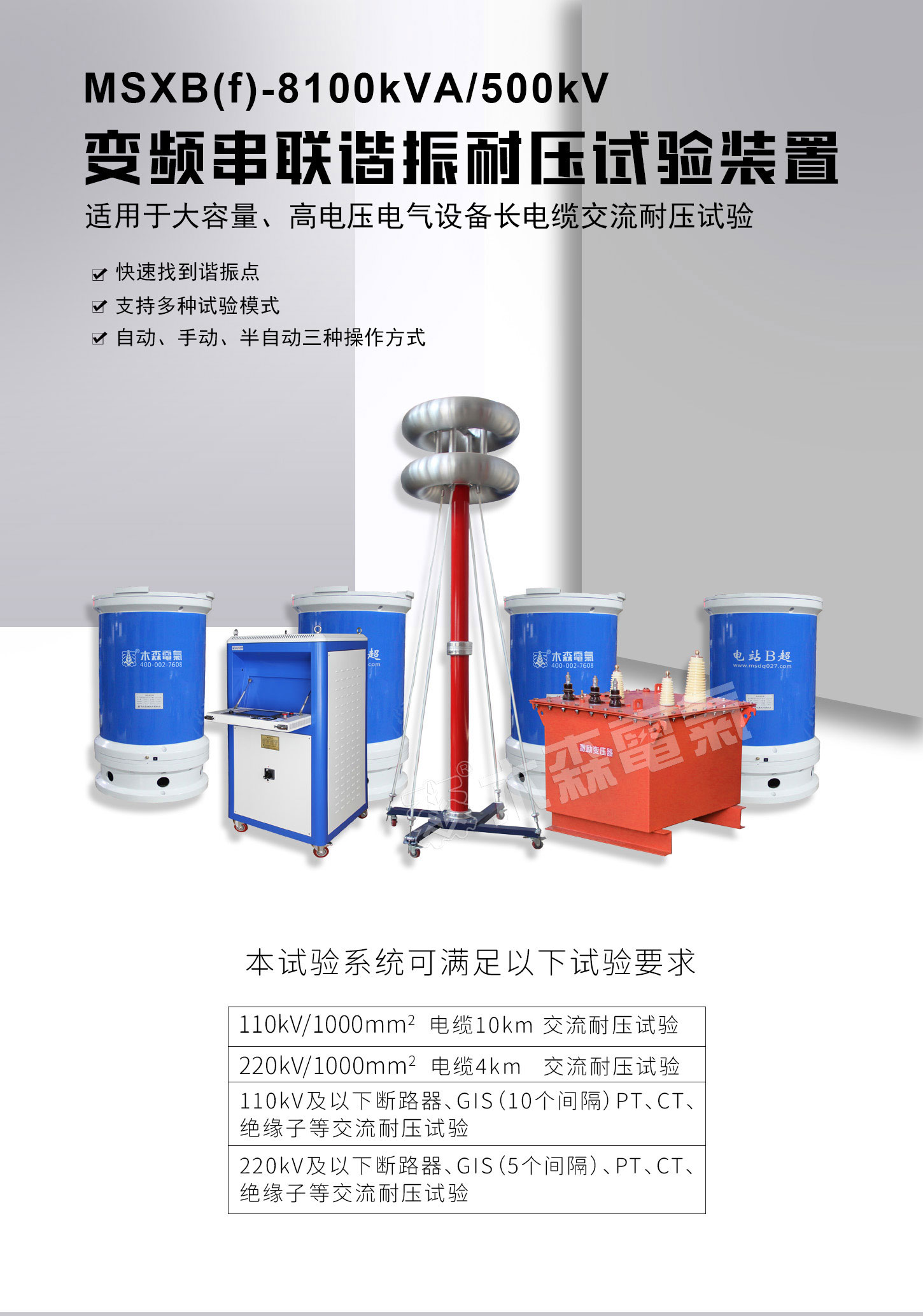

MSXZ(f）8100kVA/500kV變頻串聯諧振
|
產品別稱： |
串聯變頻諧振,變頻串聯諧振試驗成套裝置,變頻串聯諧振,變頻串聯諧振耐壓試驗裝置,變頻串聯諧振試驗裝置,變頻諧振試驗裝置,變頻諧振試驗裝置報價 |
|
參考標準: |
DLT 596-2021 電力設備預防性試驗規程 |
|
產品特點： |
主要針對110kV,220kV電纜,110kV,220kV斷路路器,GIS,PT,CT,絕緣子的交流耐壓試驗 |
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介

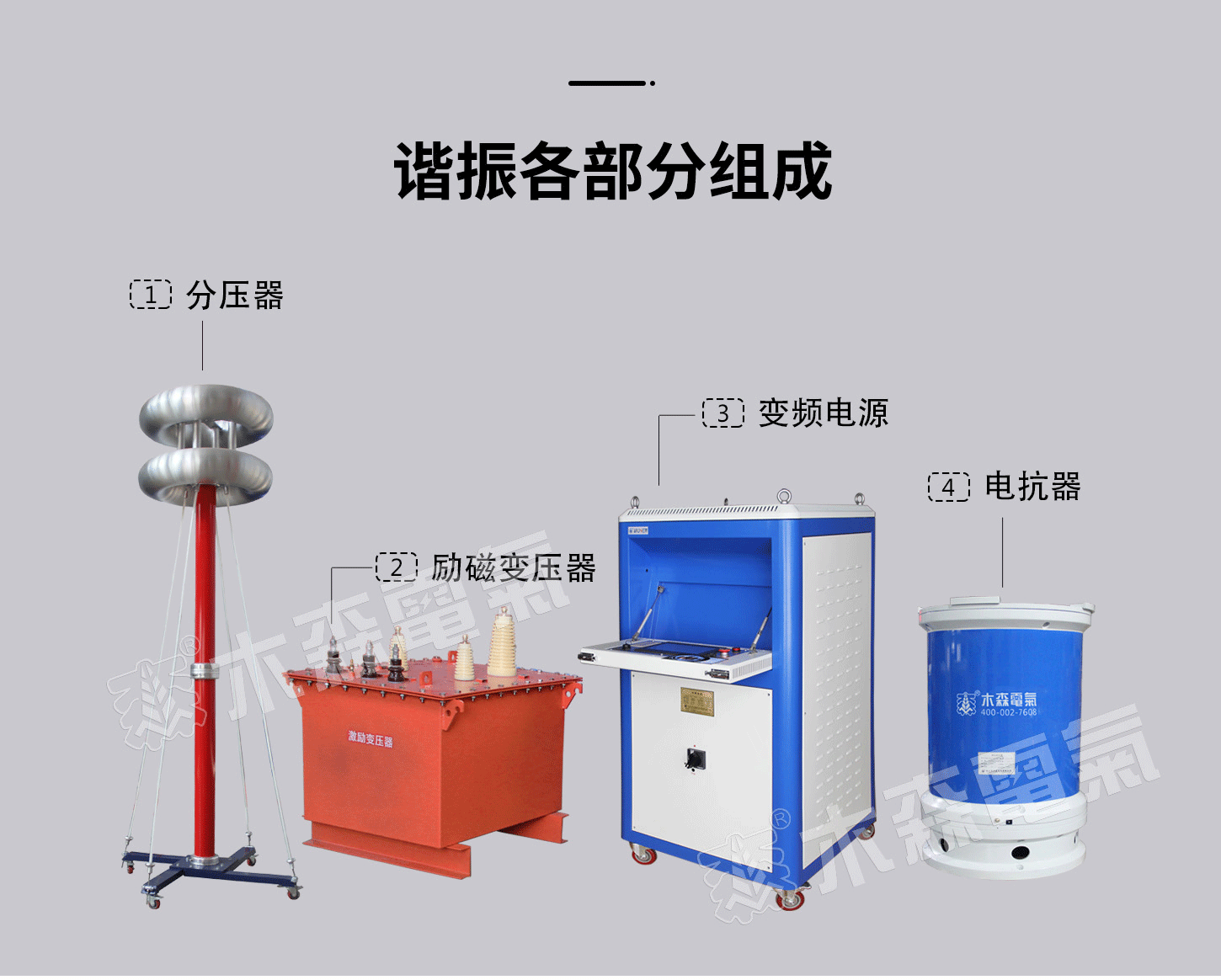

MSXZ(f)-8100kVA/500kV變頻串聯諧振試驗裝置：該裝置主要針對110kV、220kV，1000mm2電纜交流耐壓試驗，110kV、220kV 及以下斷路器、GIS、PT、CT、絕緣子試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成。
|

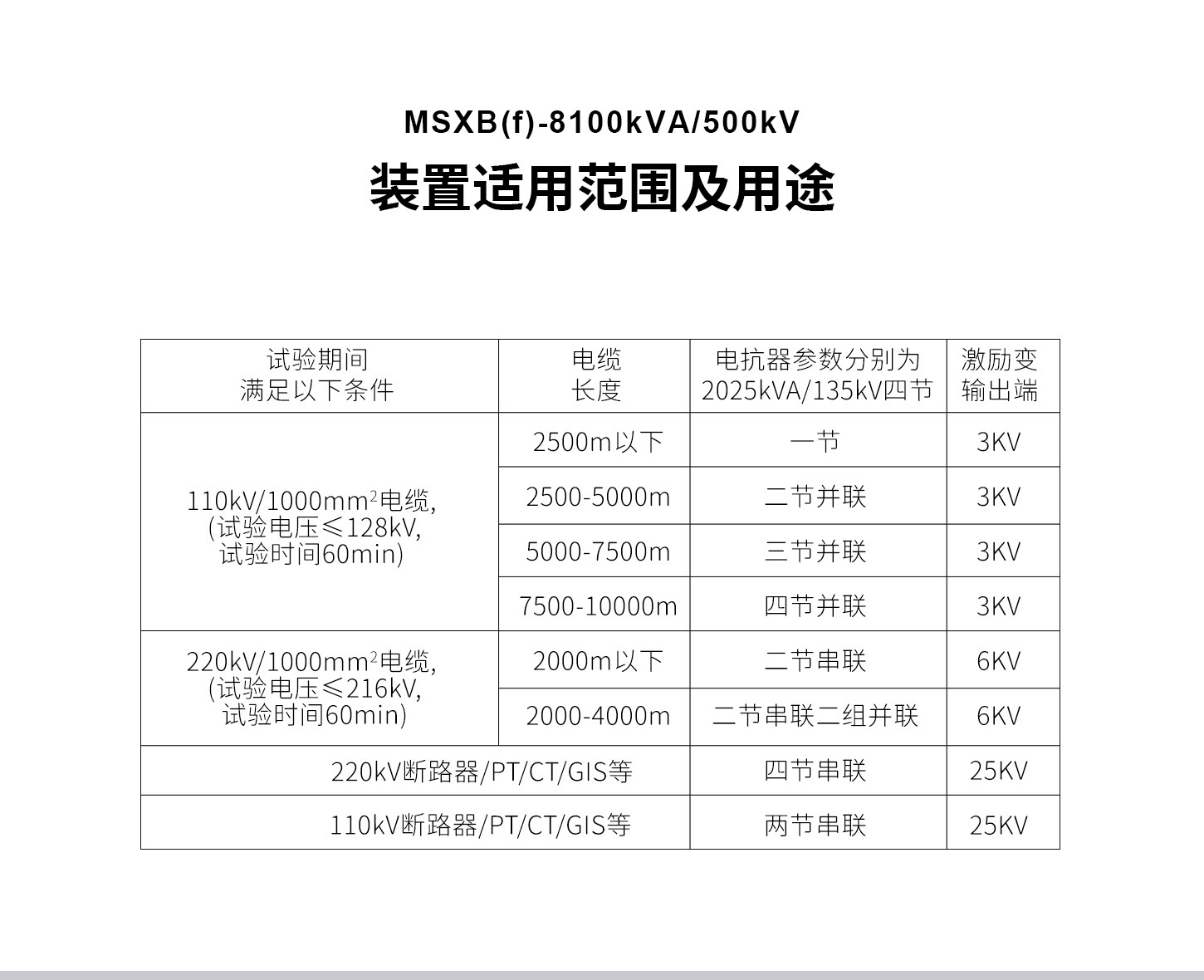

被試品 |
電容量 |
試驗頻率 |
試驗電壓 |
試驗時間 |
|
1000mm2,110kV 電纜交流耐壓試驗，長度10km |
≤2.31uF |
30-300Hz |
128kV |
|
|
1000mm2,220kV 電纜交流耐壓試驗，長度4km |
≤0.688uF |
30-300Hz |
216kV |
|
|
220kV 及以下斷路器、GIS（5 個間隔）、PT、CT、絕緣子 |
30-300Hz |
460kV |
1min |
|
|
110kV 及以下斷路器、GIS（10 個間隔）PT、CT、絕緣子 |
30-300Hz |
265kV |
1min |
我公司變頻串聯諧振試驗裝置主要功能及其技術特點：
1、設備具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能。
2、設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式.
4、存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定。

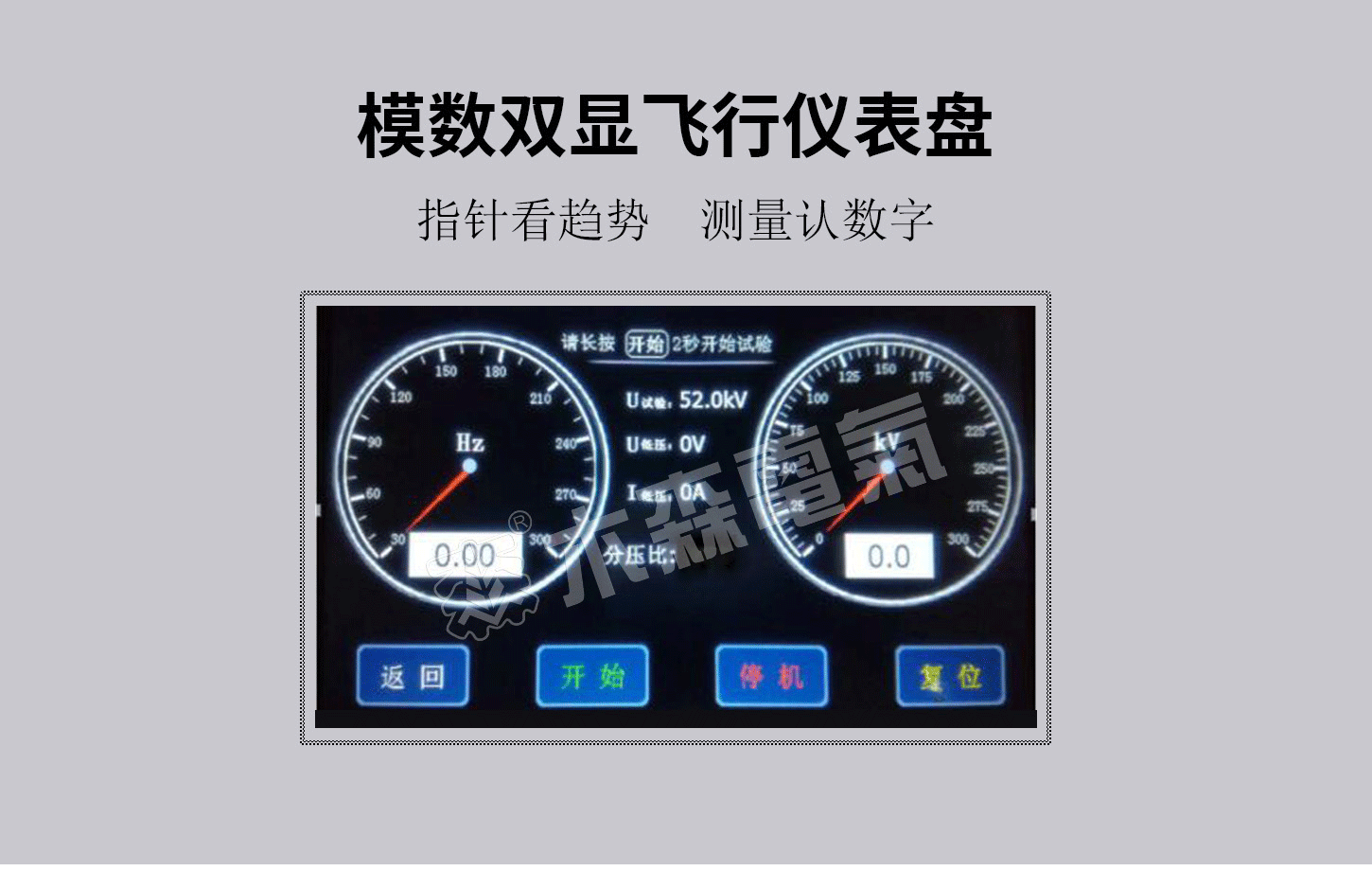

6、DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、改善輸出電壓的波形。
8、防止大的短路電流燒傷故障點。
9、不會出現任何恢復過電壓。
|
序號 |
名稱 |
規格 |
數量 |
|
1 |
激勵變壓器 |
MSB-200kVA/3/6/25kV/0.4kV |
1臺 |
|
2 |
變頻電源 |
MSXZ-f-200kVA/0.4kV |
1臺 |
|
3 |
高壓電抗器 |
MSDK-2025kVA/135kV |
4臺 |
|
4 |
電容分壓器 |
FRC-500kV/500pF |
1套 |
|
5 |
內部連接線 |
|
1套 |
節/變頻電源/220KW.jpg) |
節/電抗器/2025-135.jpg) |
節/勵磁變/200kVA勵磁變.jpg) |
節/分壓器/500kV分壓器.jpg) |
|
變頻電源 |
高壓電抗器 |
激勵變壓器 |
分壓器 |
產品參數
變頻串聯諧振系列：適用于大容量、高電壓電氣設備的交接和預防性試驗
變頻串聯諧振試驗裝置以全新的、創新的技術完成各種試驗，減少所需電源容量，同時克服傳統諧振僅能滿足一根電纜3小時的極限工作時間，專利技術設計保證工程現場多根電纜連續耐壓的需求。
滿足不同等級電壓試驗，電抗器采用多只分開設計，可根據現場試驗需求任意組合。
MSXZ(f)-8100kVA/500kV變頻串聯諧振試驗裝置：該裝置主要針對110kV、220kV，1000mm2電纜交流耐壓試驗，110kV、220kV 及以下斷路器、GIS、PT、CT、絕緣子試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成。
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 | MSB-200kVA/3/6/25kV/0.4kV | 1臺 |
| 2 | 變頻電源 | MSXZ-f-200kVA/0.4kV | 1臺 |
| 3 | 高壓電抗器 | MSDK-2025kVA/135kV | 4臺 |
| 4 | 電容分壓器 | FRC-500kV/500pF | 1套 |
| 5 | 內部連接線 | 1套 |
設備主要配置：

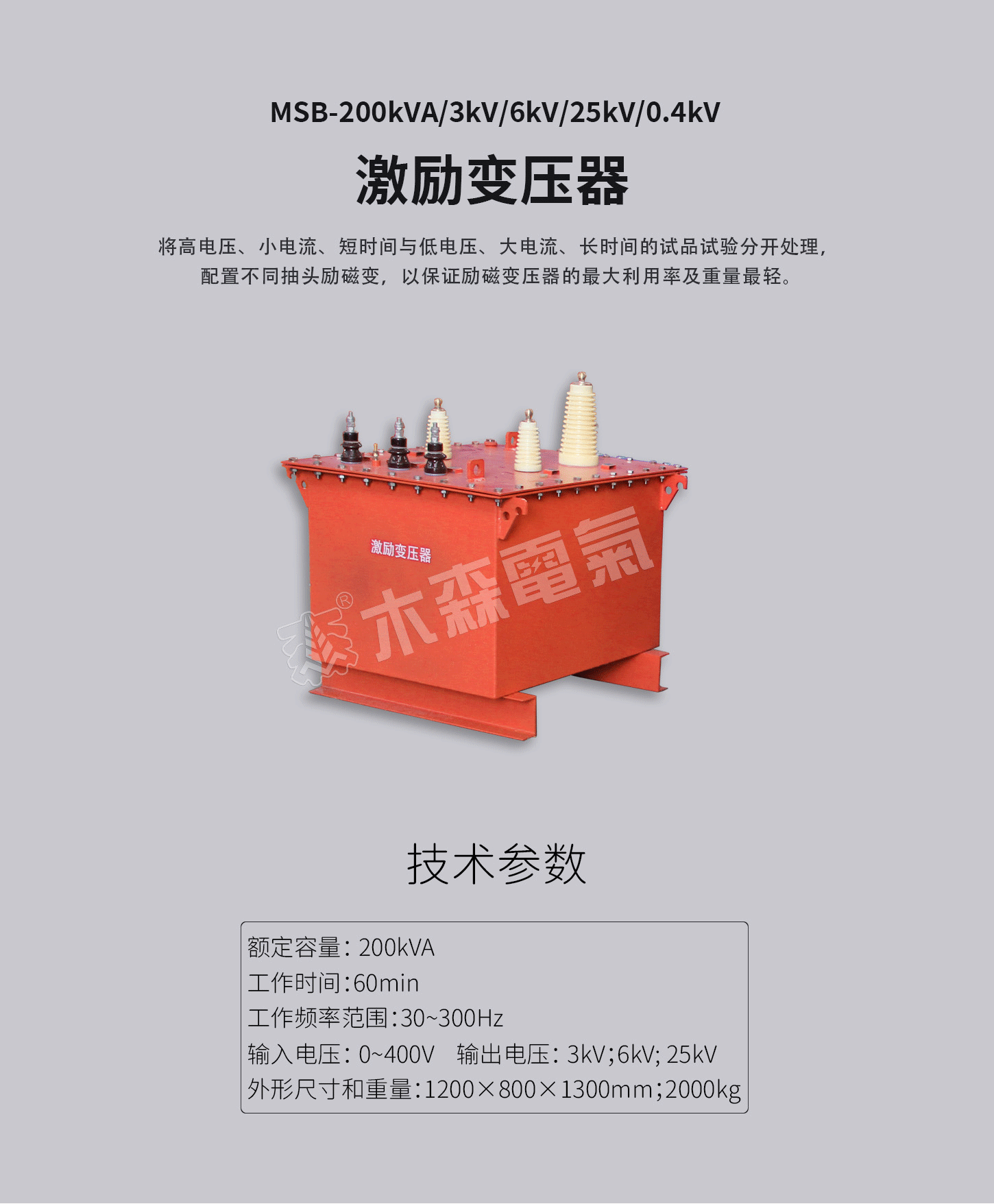

激勵變壓器MSB-200kVA/3/6/25kV/0.4kV
|
額定容量 |
200kVA |
|
輸入電壓 |
0～400V，單相 |
|
輸出電壓 |
3kV；6kV;25kV |
|
結構 |
油浸式 |
|
重量 |
1800kg |

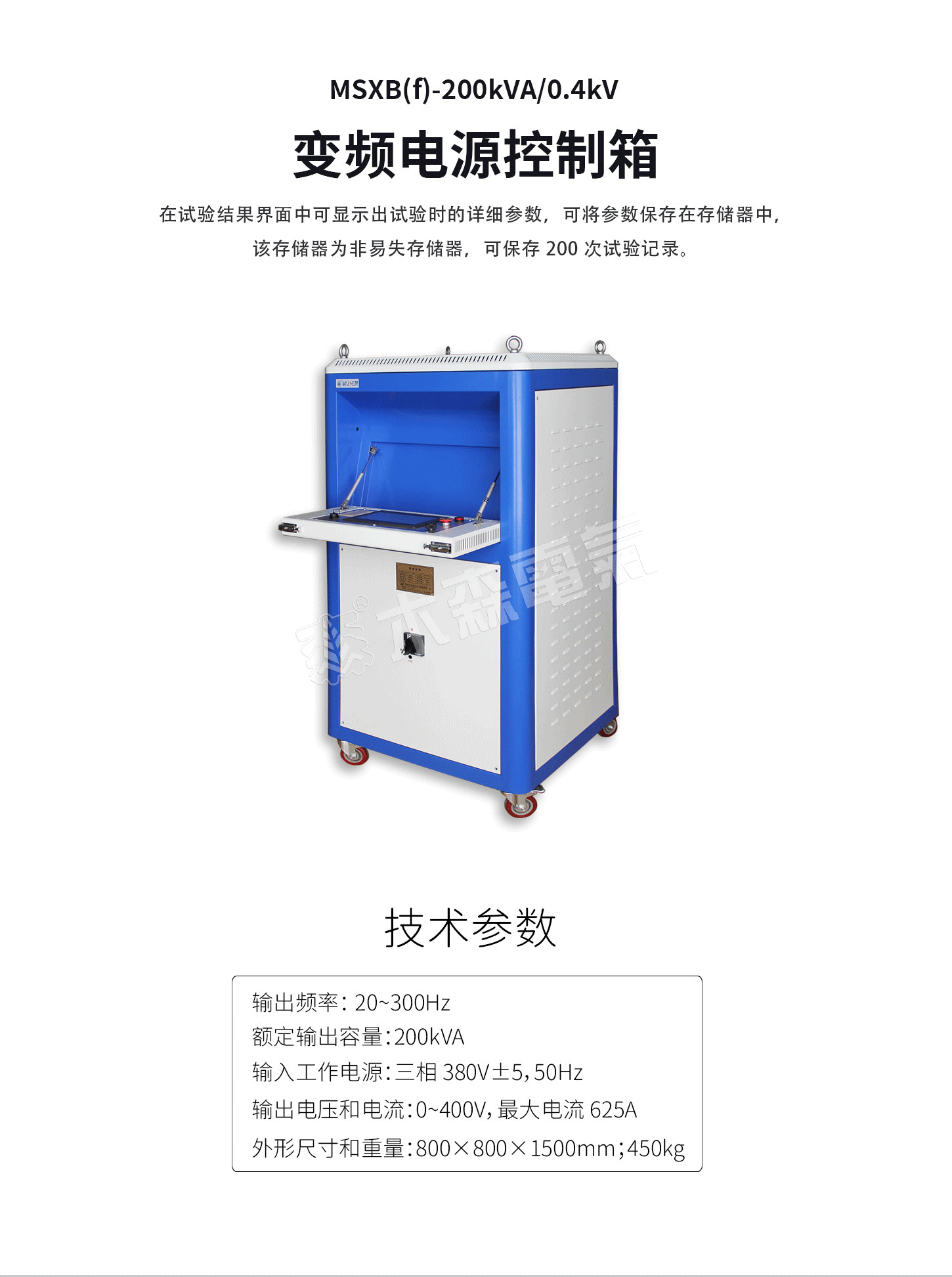

變頻電源MSXB(f)-200kVA/0.4kV
|
額定輸出容量 |
200kVA |
|
工作電源 |
三相 380V±5  ，50Hz |
|
輸出電壓和電流 |
0～400V，最大電流 625A |
|
輸出頻率 |
20～300Hz，頻率調節細度 0.1Hz，不穩定度＜0.05 |
高壓電抗器MSDK-2025kVA/135kV
|
額定容量 |
2025kV |
|
額定電壓 |
135kV |
|
額定電流 |
15A（有效值 |
|
電感量 |
40H/單節 |
|
品質因素 |
Q≥30 (f=45Hz) |
|
結構 |
油浸式 |
|
重量 |
2000kg |
電容分壓器FRC-500kV/500pF
|
額定電壓 |
500kV |
|
高壓電容量 |
500pF |
|
介質損耗 |
tgσ≤0.5% |
|
分壓比 |
6000：1 |
|
測量精度 |
有效值1.5級 |
