4000kVA/800kV變頻串聯諧振裝置

當前位置：首頁 > 產品中心 > 產品目錄 > 常用規格串聯諧振

變頻串聯諧振耐壓試驗裝置

關于產品購買、技術維護等服務，歡迎致電！聯系我們

MSXZ(f）4000kVA/800kV變頻串聯諧振裝置

產品別稱：	串聯變頻諧振,變頻串聯諧振試驗成套裝置,變頻串聯諧振,變頻串聯諧振耐壓試驗裝置,變頻串聯諧振試驗裝置,變頻諧振試驗裝置,變頻諧振試驗裝置報價
參考標準:	DLT 596-2021 電力設備預防性試驗規程
產品特點：	主要針對110kV,220kV電纜,500KV及以下電壓等級開關,互感器交流耐壓設計制造

產品說明書產品證書產品視頻

● 串聯諧振選型解決方案-4000kVA/800kV變頻串聯諧振耐壓試驗裝置

產品簡介產品參數產品圖集產品證書售后保障

全國服務熱線

400-002-7608

產品簡介

變頻串聯諧振系列：適用于大容量、高電壓電氣設備的交接和預防性試驗
變頻串聯諧振耐壓試驗裝置以全新的、創新的技術完成各種試驗，減少所需電源容量，同時克服傳統諧振僅能滿足一根電纜3小時的極限工作時間，專利技術設計保證工程現場多根電纜連續耐壓的需求。滿足不同等級電壓試驗，電抗器采用多只分開設計，可根據現場試驗需求任意組合。

MSXZ(f)-4000kVA/800kV變頻串聯諧振耐壓試驗裝置：該裝置主要針對110kV、500KV及以下電壓等級開關、互感器的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。

被試品	電容量	試驗頻率	試驗電壓	試驗時間
500KV及以下電壓等級開關、互感器		30-300Hz	740kV	1min
220kV/630mm²電纜1km	≤0.17uF	30-300Hz	216kV	60min
110kV/630mm²電纜3.5km	≤0.7uF	30-300Hz	128kV	60min

我公司變頻串聯諧振耐壓試驗裝置主要功能及其技術特點：
1、變頻串聯諧振耐壓試驗裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能。
2、設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式.
4、存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定。
6、DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、改善輸出電壓的波形。
8、防止大的短路電流燒傷故障點。
9、不會出現任何恢復過電壓。

序號	名稱	規格	數量
1	激勵變壓器	MSB-200kVA/5/10/35kV/0.4kV	1臺
2	變頻電源	MSXZ-f-200kW/380V	1臺
3	高壓電抗器	MSDK-1000kVA/200kV	4臺
4	電容分壓器	FRC-800kV/1000pF	1套
5	內部連接線		1套


變頻電源	高壓電抗器	激勵變壓器	分壓器

注：1.變頻串聯諧振耐壓試驗裝置產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
　 2.了解更多木森產品信息請進入產品中心，服務熱線：400-002-7608。

產品參數

序號	名稱	規格	數量
1	激勵變壓器	MSB-200kVA/5/10/35kV/0.4kV	1臺
2	變頻電源	MSXZ-f-200kW/380V	1臺
3	高壓電抗器	MSDK-1000kVA/200kV	4臺
4	電容分壓器	FRC-800kV/1000pF	1套
5	內部連接線		1套

設備主要配置：

激勵變壓器MSB-6kVA/1.5/3/6kV/0.4kV

額定容量	6kVA
輸入電壓	0～400V，單相
輸出電壓	1.5/3/6kV
結構	干式
重量	約58kg

變頻電源MSXZ-f-6kW/220/380V

額定輸出容量	6kW
工作電源	220/380±10%V（單/三相），工頻
輸出電壓	0～400V單相
額定輸入電流	9.12A
額定輸出電流	13A
電壓分辨率	0.01kV
電壓測量精度	0.5%
頻率調節范圍	30～300Hz 分辨率≤0.1Hz 穩定度0.1%
運行時間	額定容量下連續5min
噪聲水平	≤50dB

高壓電抗器MSDK-25kVA/25kV

額定容量	25kVA
額定電壓	25kV
額定電流	1A
電感量	110H/單節
品質因素	Q≥30 (f=45Hz)
結構	干式
重量	約45kg

電容分壓器FRC-80kV/1000pF

額定電壓	80kV
高壓電容量	1000pF
介質損耗	tgσ≤0.5%
分壓比	1500：1
測量精度	有效值1.5級
重量	約9kg

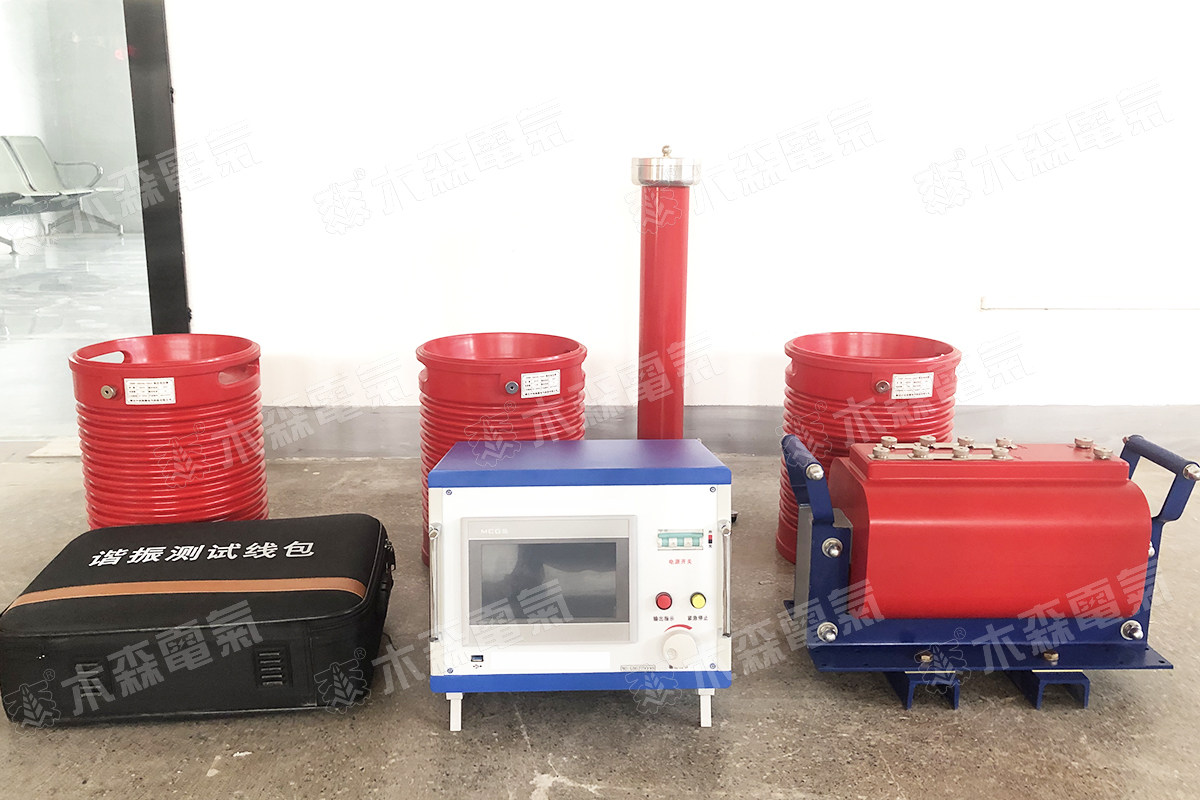

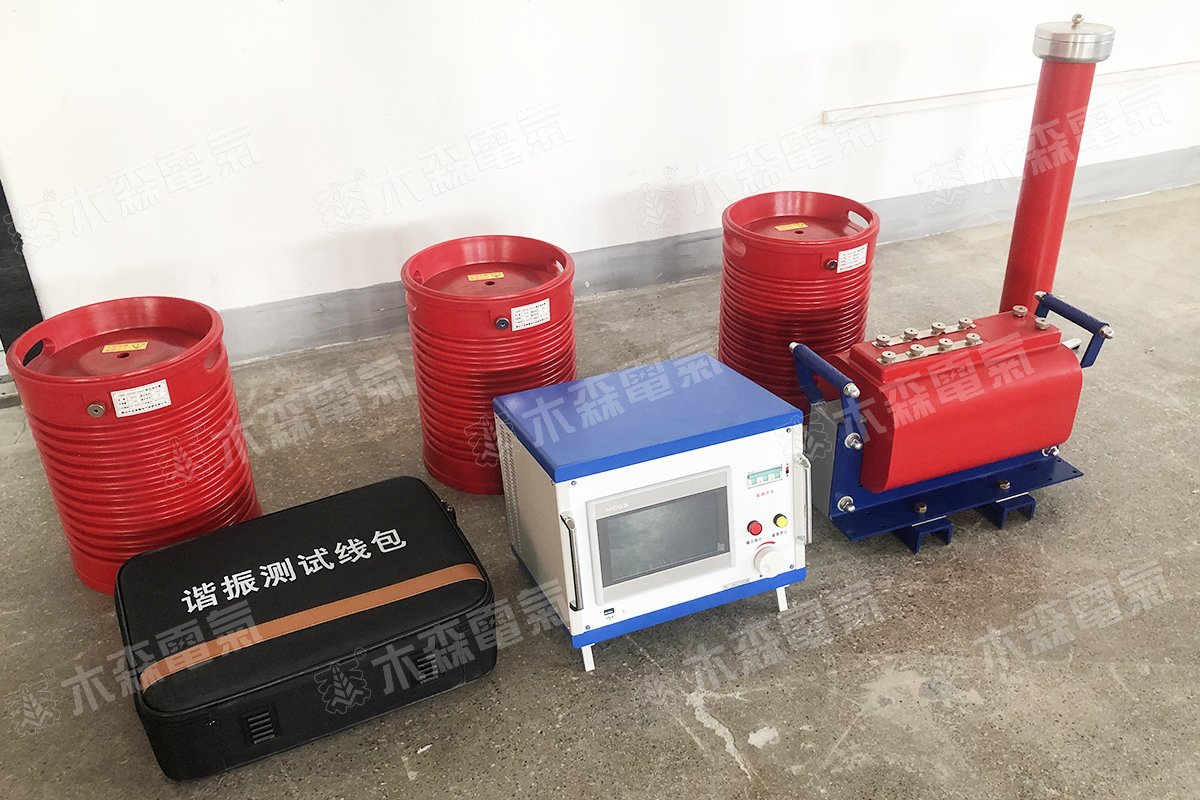

產品圖集

產品視頻

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。


串聯諧振計算機著作權	串聯諧振產品專利	ISO質量管理體系認證證書

注：1.變頻串聯諧振常規配置選型產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
　 2.了解更多木森產品信息請進入產品中心，服務熱線：400-002-7608。

售后保障

1、保修期內我們對所銷售的變頻串聯諧振耐壓試驗裝置三月包換。
2、我們售出的設備三年免費維護、長期提供備品備件。
3、保修期內設備軟件免費升級。
4、我們保證在15分鐘內進行電話指導，助您自行排除設備的簡單故障。
5、根據客戶要求和實際情況可以送貨上門和上門維修，如有其他要求可來電協商、咨詢。
6、修理期間，木森電氣可免費提供同類產品免費供客戶使用，直到變頻串聯諧振耐壓試驗裝置修好。
7、木森電氣所提供的設備專機專號，終生維修。
